斜楔
- 產品介紹
- 使用於直線軌道的精度調整與固定。
- 1.應用於工具機線軌安裝
- 2.應用於自動化線軌安裝
- 3.T0 可應用於半導體設備使用
- 4. TL 系列可應用於滑塊迫緊固定用

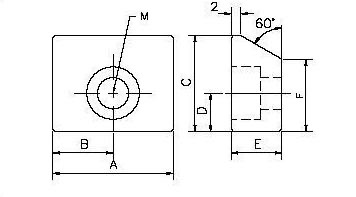

基本尺寸
| TYPE | A | B | C | D | E | F | M |
|---|---|---|---|---|---|---|---|
| T-0 | 15 | 7.5 | 15 | 6 | 8 | 10.96 | φ5.5×φ9.5×5.4 |
| T-1 S | 20 | 10 | 16 | 7 | 9.4 | 11.7 | M6×P1.0螺孔 |
| T-1 | 20 | 10 | 16 | 7 | 9.4 | 11.7 | φ5.5×φ9.5×5.4 |
| T-2 | 25 | 12.5 | 20 | 8 | 10.5 | 15.1 | φ6.6×φ11×6.5 |
| T-3 | 30 | 15 | 24 | 9 | 13.6 | 17.3 | φ9×φ14×8.6 |
| T-4 | 30 | 15 | 30 | 10 | 16 | 25.5 | φ9×φ914×8.6 |
推薦扭緊力矩 kgf-cm
| 螺栓 | 扭緊力矩 |
|---|---|
| M5 | 90 |
| M6 | 140 |
| M8 | 310 |

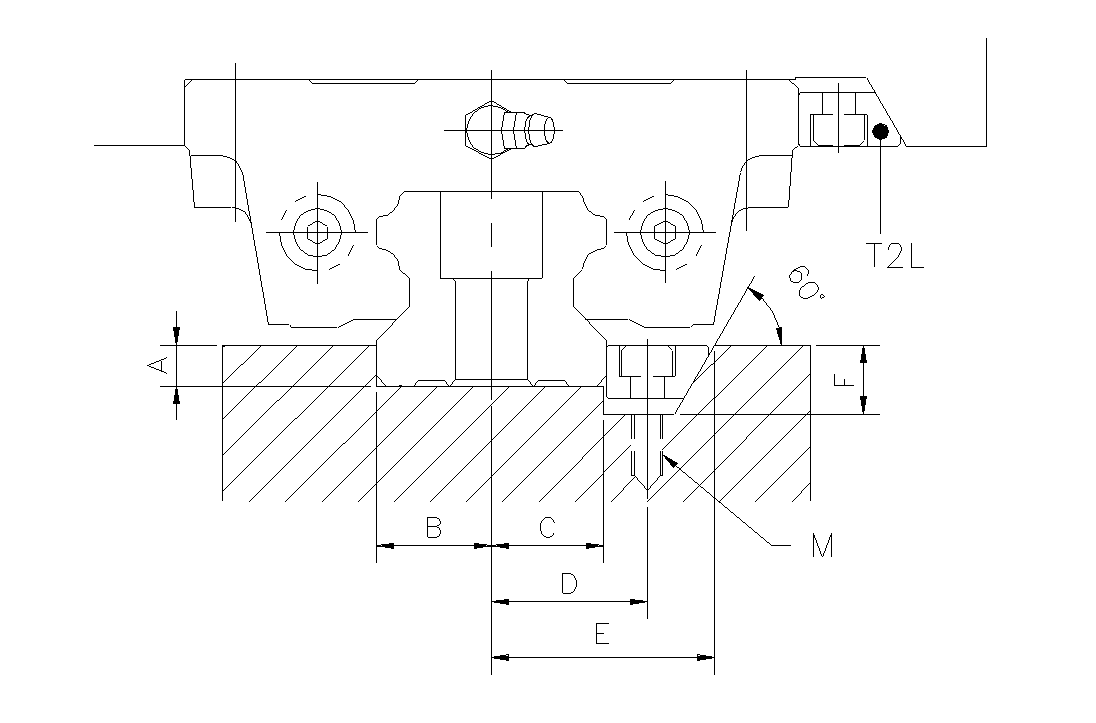

UNIT：mm
| TYPE | A | B | C | D | E | F | M | S | SCREW |
|---|---|---|---|---|---|---|---|---|---|
| HSR 20 | 3 | 10 | 9.5 | 17 | 27.155 | 12.4 | M5 | T-1 | M5 |
| HSR 25 | 4 | 11.5 | 11 | 18.5 | 28.655> | 12.4 | M5 | T-1 | M5 |
| HSR 30 | 5 | 14 | 13.5 | 21 | 31.155 | 12.4 | M5 | T-1 | M5 |
| HSR 35 | 5 | 17 | 16.5 | 25 | 38.155 | 13.5 | M6 | T-2 | M6 |
| HSR 45 | 7 | 22.5 | 22 | 30.5 | 43.655 | 13.5 | M6 | T-2 | M6 |
| HSR 55 | 10 | 26.5 | 26 | 35.5 | 51.655 | 16.6 | M8 | T-3 | M8 |
| HSR 65 | 10 | 31.5 | 31 | 40.5 | 56.655 | 16.6 | M8 | T-3 | M8 |
