操作箱旋轉座
操作箱旋轉座
- 標準操作箱旋轉座
- 旋轉座功能說明:
- 本產品主要作用於工業配線需要產生旋轉作用時使用
- 如操作箱旋轉臂連接件
- 顯示器旋轉
- 其他旋轉應用(無危險性使用處)

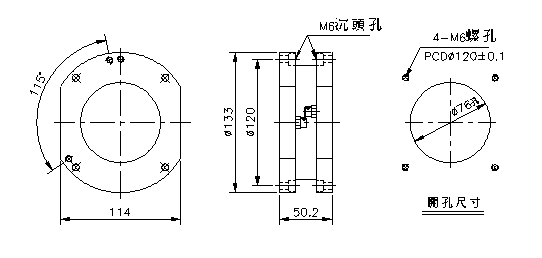

基本尺寸 Unit:mm
| TYPE | A | B | C | D | M | N | P | S |
|---|---|---|---|---|---|---|---|---|
| PR0501 | 94 | 50 | 41 | --- | 4-φ5.5×φ9.5×6 | 82 | 50 | M5 |
| PR0502 | 94 | 50 | 41 | 78 | 4-φ5.5×φ9.5×6 | 82 | 50 | M5 |
| PR0751 | 133 | 75 | 50.2 | --- | 4-φ6.6×φ11×6.5 | 120 | 75 | M6 |
| PR0752 | 133 | 75 | 50.2 | 114 | 4-φ6.6×φ11×6.5 | 120 | 75 | M6 |
| PR1001 | 177 | 100 | 80 | --- | 6-φ9×φ14×8.6 | 160 | 100 | M8 |
| PR1251 | 208 | 125 | 100 | --- | 6-φ11×φ18×11 | 187 | 125 | M10 |
